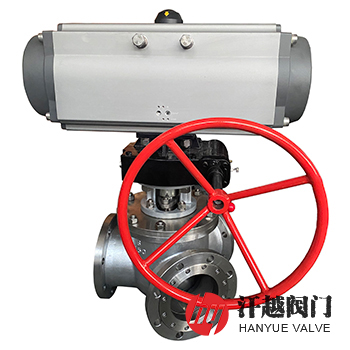

氣動帶手動Y型三通球閥產品概述
氣動帶手動Y型三通球閥是一種在正常情況下，采用氣動執行器遠程控制閥門，當出現氣源故障或氣缸不能工作時，仍可就地通過手動離合器進行介質流向切向的Y型三通球閥。該閥啟用手動機構時，先拔出限位銷，逆時針將手柄旋轉180°到上部，限位銷自動限位，轉動手輪，進行介質流向的切換，反之則為調成氣動控制，其手動驅動時，須關閉氣源，手動和氣動不可同時使用，否則會使驅動裝置損壞。
氣動帶手動Y型三通球閥流道采用120°或135°角設計，流體通道和管道的孔徑一致，且它任意徑向截面都為與管口內徑一致的圓，因此其軸向為圓滑設計，減少了流體阻力，避免紊流、氣蝕現象的產生，被輸送的介質不會在流道中被破壞，防止堵塞。該閥克服了T型和L型三通球閥連接通道的轉角都為90°直角，被輸送的介質容易在直角轉角處被碰碎，損壞產品品質并且易在轉角處堆積形成堵塞的問題。
氣動帶手動Y型三通球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 帶柄球體 | A351 CF8 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 5 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
氣動帶手動Y型三通球閥技術參數
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | 按本廠標準Q/CB的規定或訂貨合同要求 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598 | ||||
氣動帶手動Y型三通球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | ||||||
| L | L0 | D | K | R | C-f | n-d | ||
| 16 ~ 25 (Class150)20 | 50 | 340 | 110 | 160 | 125 | 100 | 16-3 | 4-?18 |
| 65 | 400 | 130 | 180 | 145 | 120 | 18-3 | 4-?18 | |
| 80 | 410 | 150 | 195 | 160 | 135 | 20-3 | 8-?18 | |
| 100 | 460 | 170 | 215 | 180 | 155 | 20-3 | 8-?18 | |
| 125 | 560 | 190 | 245 | 210 | 185 | 22-3 | 8-?18 | |
| 150 | 660 | 210 | 280 | 240 | 210 | 24-3 | 8-?23 | |
| 200 | 800 | 235 | 335 | 295 | 265 | 26-3 | 12-?23 | |
| 250 | 1030 | 290 | 405 | 355 | 320 | 30-3 | 12-?25 | |
| 300 | 1140 | 350 | 460 | 410 | 375 | 30-4 | 12-?25 | |
| 表中為部分JB/T 79-2015標準PN16法蘭連接尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||||
氣動帶手動Y型三通球閥結構圖
如果你需訂購我廠三通球閥產品，咨詢時煩請說明結構形式(L型、T型、Y型120°、Y型135°等)、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、執行器機構類型、法蘭標準及密封面形式等。
