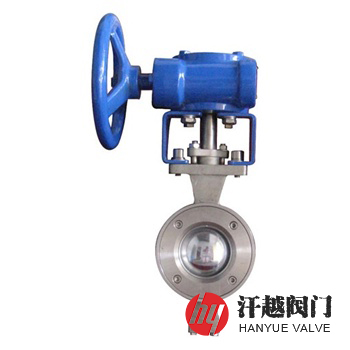

對夾V型球閥產品概述
VQ377H、VQ377Y對夾V型球閥是一種端部為對夾連接，并在球體的一側開V型缺口，用于調節流量的閥門。該閥有調節型和切斷型兩種，其中調節型為調節閥門開度，改變介質流通的截面積，實現閥門的調節， 而切斷型則為通過閥門的全開或全關，實現對管道內介質的流通或截斷。
VQ377H、VQ377Y對夾V型球閥采用整體式閥體結構設計，不存在產生潛在泄漏的可能，球體V型切口與閥座之間具有剪切作用，特適合含纖維、微小固體顆粒、料漿等介質。本產品具有啟閉迅速，輕便，流體阻力小，結構簡單，相對體積小，重量輕，便于維修，密封性能好等特點。
對夾V型球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 球 體 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+表面硬化處理 | ||||
5 | 壓 圈 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 下 端 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
7 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
9 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 45 | 304 | 304 | 316 | 316 |
11 | 蝸 輪 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
對夾V型球閥技術規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 13517、GB/T 12237、API 608、ASME B16.34 | ||||
結構長度 | JB/T 13517、GB/T 12221、ASME B16.10 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 26480、JB/T 9092、GB/T 13927、API 598 | ||||
對夾V型球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||
W | W1 | H1 | d | d1 | ||
1.6~2.5 | 25 | 50 | 25 | 57 | 64 | 38 |
40 | 60 | 25 | 63 | 82 | 49 | |
50 | 75 | 32 | 92 | 100 | 60 | |
65 | 85 | 38 | 100 | 120 | 75 | |
80 | 100 | 45 | 108 | 131 | 89 | |
100 | 115 | 50 | 117 | 158 | 113 | |
125 | 135 | 55 | 140 | 180 | 140 | |
150 | 160 | 65 | 177 | 216 | 164 | |
200 | 200 | 80 | 200 | 268 | 205 | |
250 | 240 | 92 | 252 | 326 | 259 | |
對夾V型球閥結構圖
如果你需訂購我廠V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱尺寸、公稱壓力、閥體和內件材質、工作介質、介質溫度范圍等。
