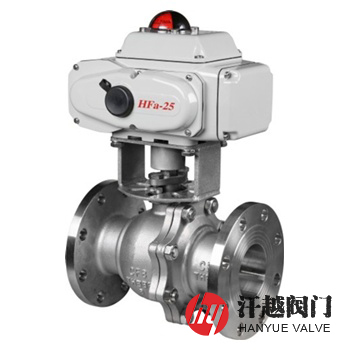

美標電動球閥產品概述
Q941F、Q941H、Q941Y美標電動球閥主要由直通浮動式美標法蘭連接球閥和電動執行器及控制機構三部分組成，其電裝接通電源后就能驅動閥桿帶動球體在閥體內旋轉90度來完成全關或全開動作。該閥電動執行器可選用Z型多回轉型、Q型部分回轉型以及精小型等系列，它內置伺服系統，無須另配伺服放大器，輸入輸出4-20mA信號及220VAC或380V電源即可控制運轉，具有連線簡單、結構緊湊、動作穩定可靠等優點。
Q941F、Q941H、Q941Y美標電動球閥通常用于實現管道介質的遠程開、關控制，是工業自動化過程控制的一種管道壓力元件，主要用于切斷、分配或接通管路中的水、油品、氣體、蒸汽、泥漿及其他粉狀固體顆粒等介質，該閥不銹鋼材質可以用于腐蝕性介質中，本產品亦可用于流體的調節。
美標電動球閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 左 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金 | ||||
4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
6 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
7 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | ||||
8 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
9 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
美標電動球閥技術規范
公稱壓力 | Class150 | Class300 | Class600 | Class900 | Class1500 |
殼體試驗壓力 | 3.0MPa | 7.5MPa | 16.5MPa | 22.5MPa | 39.0MPa |
液體高壓密封試驗壓力 | 2.2MPa | 5.5MPa | 12.1MPa | 16.5MPa | 28.6MPa |
氣體低壓密封試驗壓力 | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa | 0.6MPa |
設計制造 | API 6D-2014、API 608-2008、ASME B16.34-2013 | ||||
結構長度 | API 6D-2014、ASME B16.10-2017 | ||||
法蘭尺寸 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
檢驗試驗 | API 6D-2014、API 598-2016 | ||||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) | ||||
電源電壓 | 220VAC或380V | ||||
美標電動球閥外型尺寸
公稱壓力 Class | 公稱尺寸 NPS | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
以上為ASME B16.5標準Class150法蘭連接浮動球球閥尺寸。如需其他尺寸，請來電咨詢！ | |||||||
美標電動球閥結構圖
如果你需訂購我廠電動球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱直徑、壓力等級、閥體材質、內件材質、介質溫度，電動執行器要求，本產品常規配置為普通開關型電裝。
