雙濾筒式罐型過濾器產品簡介

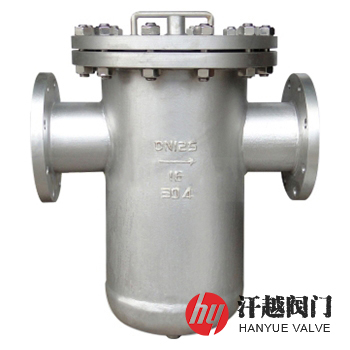

SD14C、SD14M、SD14S雙濾筒式罐型過濾器是一種由筒體、底部封頭、排放短管、進出口接管及法蘭等部件組焊而成的雙筒式罐型過濾器，它的濾芯件由籃狀網和豎直裝置在其內的圓柱型網兩部分組成，其中它們的絲網分別安裝在其濾框的內表面和外表面，構成兩個相互獨立的濾筒，從而單位體積下增加了過濾面積，更好的保障了濾污效率。本產品采用HG/T 21637-1991《化工管道過濾器》標準設計和制造，有對焊和法蘭兩種連接方式，主要適用于化工、石油化工、輕工等生產中的液體及氣體物料，用以過濾其固體雜質，通常安裝在泵、壓縮機的入口或流量?jī)x表前的管道上，以保護此類設備或儀表。
我公司生產的雙濾筒式罐型過濾器主要型號有SD14C-H1.0、SD14C-H1.6、SD14C-H2.5、SD14C-H4.0、SD14C-A150、SD14C-A300、SD14S-H1.0、SD14S-H1.6、SD14S-H2.5、SD14S-H4.0、SD14S-A150、SD14S-A300、SD14M-H1.0、SD14M-H1.6、SD14M-H2.5、SD14M-H4.0、SD14M-A150、SD14M-A300、SD16C-H1.0、SD16C-H2.5、SD16C-H4.0、SD16C-A150、SD16C-A300、SD16S-H1.0、SD16S-H2.5、SD16S-H4.0、SD16S-A150、SD16S-A300、SD16M-H1.0、SD16M-H2.5、SD16M-H4.0、SD16M-A150、SD16M-A300等。
| 部件名稱 | 材料名稱 | ||||
| 筒 體 | 20# | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 接 管 | 20# | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 法 蘭 | 20# | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 法 蘭 蓋 | Q235B | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 過濾芯件 | 304 | 304 | 304L | 316 | 316L |
| 螺 栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
| 螺 母 | 30CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
| 排放螺塞 | 304 | 304 | 304L | 316 | 316L |
| 公稱壓力PN(MPa) | 1.0 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性試驗壓力(MPa) | 1.1 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | ||||
| 法蘭標準 | HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017等 | ||||
| 檢驗驗收 | HG/T 21637-1991 化工管道過濾器 | ||||
| 工作溫度 | 碳鋼-20℃ ~ 400℃、低合金鋼-40℃ ~ 400℃、不銹鋼-196℃ ~ 400℃ | ||||

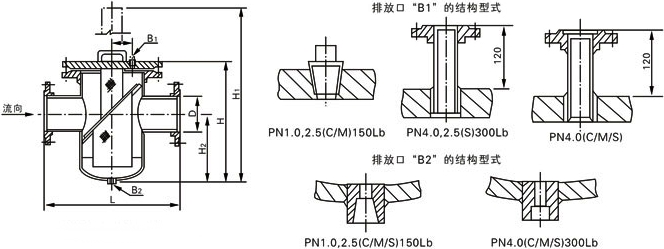

| 公稱壓力 PN | 公稱通徑 DN | 安裝尺寸/mm | ||||||
| D | D1 | L | H | H1 | H2 | I | ||
| 10 | 65 | 76 | 133 | 373 | 364 | 637 | 174 | 40 |
| 80 | 89 | 159 | 399 | 417 | 719 | 214 | 50 | |
| 100 | 108 | 219 | 439 | 508 | 881 | 272 | 70 | |
| 125 | 133 | 273 | 513 | 617 | 1079 | 345 | 90 | |
| 150 | 159 | 325 | 565 | 724 | 1276 | 404 | 120 | |
| 200 | 219 | 377 | 617 | 793 | 1397 | 446 | 135 | |
| 250 | 273 | 426 | 666 | 893 | 1544 | 495 | 150 | |
| 300 | 325 | 478 | 718 | 997 | 1739 | 563 | 160 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | ||||||||
本產品默認的法蘭標準HG/T 20592-2009(國標)或ASME B16.5-2017(美標)，如需其他標準，請?jiān)诤贤献⒚?。如果你需訂?gòu)我廠籃式過濾器系列產品，咨詢時煩請?zhí)峁┕Q(chēng)直徑、公稱壓力、殼體材質、濾芯材料、過濾精度、法蘭標準及密封面形式等。
