三通球閥是有3個連接口球閥類的閥門。在工程設計中常選用的三通球閥有T型和L型兩種。

T型三通球閥是通過控制閥芯旋轉角度的變化使一條正交的管道與另2條直通的管道實現4種聯通狀態，即同時聯通、向左聯通、向右聯通、切斷正交管道實現直通，起到將流經閥門的介質分流、合流等作用。如圖1所示。

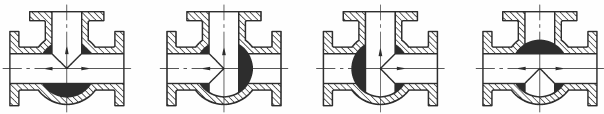

圖1 T型三通球閥基本流路狀態示意圖

L型三通球閥則通過控制閥芯旋轉角度的變化能使1條正交的管道與另2條直通的管道實現分別聯通狀態，即向左聯通與向右聯通，不能同時保持3條管道的相互連通或管道直通，能將流經閥門的介質輪流分配到左右側的直通管道中。“L”型三通球閥基本流路狀態如圖2。

圖2  L型三通球閥基本流路狀態

總的來說，T型和L型三通球閥外形上是沒有區別的，其區別在于閥芯，分為三通式和直角式，即T型和L型，其功能也各有特點：L型一般用于不需要三通的分配和切換，操作更為方便，有兩個閥位，而且有定位，操控回轉90°即可；T型通道選擇范圍多， 閥位也多，一般沒有定位，操控角度為90°~360°?！癟”型和L型流道的三通球閥均采用四面閥座設計，受力平衡，保證閉止通道上可靠密封。L型主要用于流路的換向，T型則主要用于分流、混流、換向以及三通道的完全開放。
