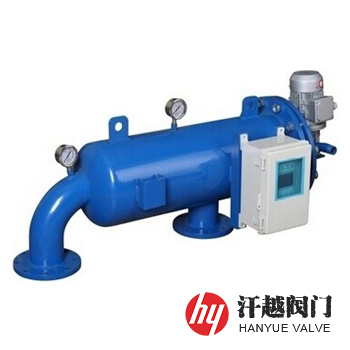

臥式全自動清洗過濾器產品介紹
臥式全自動清洗過濾器由驅動機構、控制管路(包括壓差開關)、主管組件、濾芯組件、清洗機構、連接法蘭等主要部件組成，其由傳動電機和電動閥自動完成清洗排污，操作方式為自動運行(亦可手動運行)，具有壓差或定時自動排污功能。當水流經過全自動清洗過濾器時，水中的機械雜質被過濾網攔截，當濾網表面積聚集的雜質增加至使壓差達到設定值時(通常為0.04MPa)，壓差型壓差開關即發出信號，同時PLC即發出指令，傳動電機啟動，排污閥打開，沉積在濾網中的雜質被轉動的刷子刷下，從排污口排出，整個刷洗排污過程無需人員操作，無需停機，同時，該設備還定時清洗排污和手動清洗排污功能，保證在任何情況下出水的安全可靠。
臥式全自動清洗過濾器部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 殼 體 | Q235B | 20 | 304 | 304L | 316 | 316L |
2 | 法 蘭 | Q235B | Q235B | 304 | 304L | 316 | 316L |
3 | 殼 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
4 | 清 洗 刷 | 骨質豬鬃毛、尼龍、不銹鋼 | |||||
5 | 刷 架 | 304 | 304 | 304 | 304L | 316 | 316L |
6 | 濾 筒 | 304 | 304 | 304 | 304L | 316 | 316L |
7 | 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
8 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | |||||
9 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
11 | 排 污 閥 | CF8 | CF8 | CF8 | CF3 | CF8M | CF3M |
臥式全自動清洗過濾器技術參數
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016、GB/T 14382-2008 | |||||
連接法蘭 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016、GB/T 14382-2008 | |||||
過濾精度 | 0.1mm ~ 16.0mm | |||||

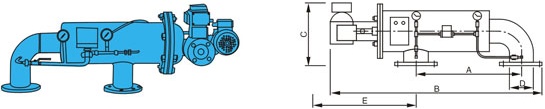

臥式全自動清洗過濾器外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 排污口 | 流量 | |||
A | B | C | E | ||||
10~25 (Class150)20 | 80 | 600 | 1100 | 500 | 1200 | 40 | 54 |
100 | 600 | 1100 | 500 | 1200 | 40 | 120 | |
150 | 600 | 1100 | 500 | 1200 | 40 | 170 | |
200 | 700 | 1400 | 600 | 1500 | 40 | 300 | |
250 | 700 | 1400 | 600 | 1500 | 40 | 450 | |
300 | 1000 | 2000 | 850 | 1900 | 50 | 700 | |
350 | 1000 | 2000 | 850 | 1900 | 50 | 1000 | |
如需更高工作壓力，更大公稱通徑煩請來電咨詢！ | |||||||
臥式全自動清洗過濾器結構圖
如果你需訂購我廠自清洗過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱直徑、公稱壓力、殼體材質、濾網材質及過濾精度等，本過濾設備可以根據用戶不同需求，提供不同配置，以上提供的壓力、尺寸為常規數據，如需更高工作壓力，更大公稱通徑煩請來電咨詢！
