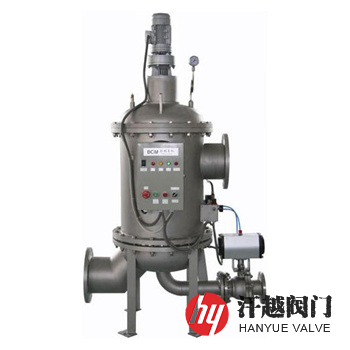

自動反沖冼過濾器產品概述
自動反沖洗過濾器是一種主要由殼體、濾芯、傳動軸、沖洗臂、伺服電機、差壓控制器、電控箱、排污閥等部件組成，適用于去除高流量、高速度、低粘度流體的顆粒雜質的設備。其正常使用時，介質從入口處進入，分別經過隔板上的貫穿孔后進入相應的濾芯內，經濾芯過濾凈化后成為符合要求的流體而進入筒體，然后從筒體側壁上的出口處流出。當使用一段時間后，被截留在濾芯內表面的堵塞物逐漸增加，各濾芯逐漸被堵塞，從而導致過濾器污染側和清潔側之間的壓差逐漸上升，當差壓到達設定值時或按工藝要求需要定時清洗時，差壓控制器或定時器發訊，使控制系統發出反沖洗指令，此時，減速電機通過中間軸驅動沖洗臂轉動，排污閥自動開啟，使被清洗濾芯外側(清潔側)與排污之間形成壓力差，在壓差的作用下，清潔側介質流從被清洗濾芯的外側流向內側，進行反沖洗，聚積在濾芯內側的污物被沖掉并通過排污口排出，排污閥推遲關閉，完成一個濾芯的清洗，就這樣周而復始，重復上述動作，直到所有的濾芯都被反沖洗完畢，從而使各濾芯回到初始的狀態。由于該濾芯進行反沖洗時，其它濾芯仍在進行正常的工作，因此這樣的結構即使在反沖洗時，仍能保障過濾器出口流體的濾速及處理水量，從而不會影響過濾器的正常工作。
自動反沖冼過濾器部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 筒 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 筒 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
3 | 法 蘭 | Q235B | Q235B | 304 | 304L | 316 | 316L |
4 | 濾 芯 | 304 | 304 | 304 | 304L | 316 | 316L |
5 | 密 封 件 | NBR、EPDM、PTFE、GRAPHITE | |||||
6 | 傳 動 軸 | Q235B | Q235B | 304 | 304L | 316 | 316L |
7 | 排 污 閥 | WCB | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMo | 30CrMo | 304 | 304 | 316 | 316 |
自動反沖冼過濾器技術參數
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 | 5.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
連接法蘭 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、ASME B16.5等 | |||||
檢驗試驗 | SH/T 3411-2017、HG/T 21637-2021、JB/T 7538-2016 | |||||
過濾精度 | 0.02mm ~ 16.0mm | |||||
自動反沖冼過濾器外型尺寸
公稱壓力 PN | 進出口徑 DN | 尺寸 | 排污口 DN | 產品型號 | |||
A | B | C | D | ||||
2.5~25 (Class150)20 | 50×80 | 1690 | 265 | 640 | 300 | 50 | BCM300 |
80×100 | 1720 | 265 | 660 | 350 | 50 | BCM350 | |
100×150 | 1760 | 265 | 680 | 400 | 50 | BCM400 | |
200 | 1860 | 290 | 715 | 500 | 80 | BCM500 | |
250 | 1930 | 290 | 755 | 600 | 80 | BCM600 | |
300 | 2040 | 335 | 755 | 700 | 100 | BCM700 | |
350 | 2105 | 335 | 770 | 800 | 100 | BCM800 | |
400 | 2220 | 335 | 800 | 1000 | 100 | BCM1000 | |
500 | 2360 | 365 | 825 | 1200 | 100 | BCM1200 | |

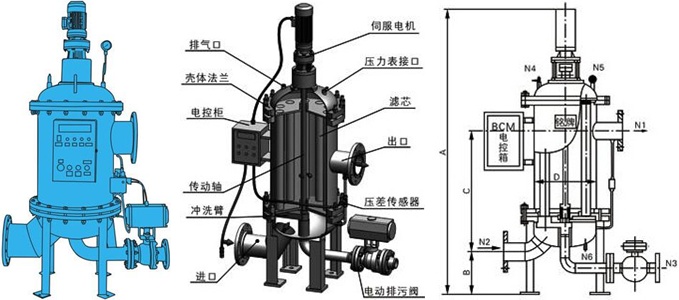

自動反沖冼過濾器結構圖
如果你需訂購我廠自清冼過濾器產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、殼體材料、濾芯材質及過濾精度等，本過濾設備可以根據用戶不同需求，提供不同配置的產品。
