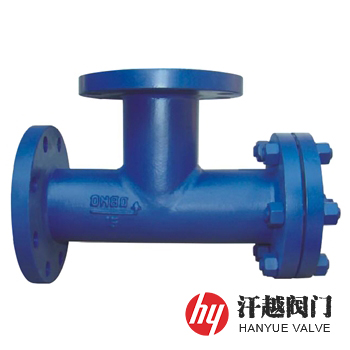

SRTI4正折流式T型過濾器產品簡介
SRTI4正折流式T型過濾器是一種濾網安裝在圓臺型濾框的內表面，工作時，介質是由三通殼體的主管端進入，然后從支管口流出，其中的固體雜質被截留在濾筒內，從而把堵塞物從物料中分離出來的裝置。本產品采用圓臺型濾筒來實現增大過濾面積的目的，同時減小了濾芯的抽出距離，因此，特適合安裝在空間受限的場所，其設計與制造符合SH/T 3411-1999標準的要求。
SRTI4正折流式T型過濾器適用于石油化工生產過程中的液體介質，用以過濾其所含的固體顆粒，從而滿足工藝過程的需要或保護螺桿泵、齒輪泵等各種輸送泵免受管內鐵銹、焊渣和其他雜物所帶來的堵塞和損壞。本產品宜安裝在介質流向有90°變化處，具有抗污性能強，濾筒裝拆和清洗方便，過濾面積較大，流體阻力小，壓力損失小，結構簡單，體積小和重量輕等特點。
SRTI4正折流式T型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 殼 體 | 20 | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 2 | 法 蘭 | A105 | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 3 | 法 蘭 蓋 | Q235B | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 4 | 濾 網 | 304 | 304 | 304 | 304 | 316 | 316L |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | |||||
| 6 | 濾網擋圈 | Q235B | 1Cr5Mo | 15CrMo | 304 | 316 | 316L |
| 7 | 螺 栓 | 35CrMoA | 35CrMoA | 35CrMoA | 304 | 316 | 316 |
| 8 | 螺 母 | 30CrMo | 30CrMo | 30CrMo | 304 | 316 | 316 |
| 9 | 排放堵頭 | 304 | 304 | 304 | 304 | 316 | 316L |
SRTI4正折流式T型過濾器性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收 | |||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗驗收 | SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收 | |||||
| 過濾精度 | 0.02mm ~ 16.0mm | |||||
SRTI4正折流式T型過濾器主要尺寸
| 公稱壓力 PN(MPa) | 公稱直徑 DN(mm) | 尺寸 | 排放口 B(in) | 有效過濾 面積(m2) | 倍數 | ||
| L | L1 | L2 | |||||
| 2.0(Class150) | 50 | 457 | 277 | 128 | R? | 0.0066 | 3.3 |
| 65 | 530 | 316 | 146 | R? | 0.0101 | 3.0 | |
| 80 | 568 | 337.5 | 156 | R? | 0.0138 | 2.7 | |
| 100 | 648 | 388 | 181 | R? | 0.0187 | 2.4 | |
| 150 | 842 | 491.5 | 232 | R? | 0.0388 | 2.2 | |
| 200 | 1031 | 591 | 280 | R? | 0.0630 | 2.2 | |
| 250 | 1169 | 668.5 | 318 | R? | 0.0960 | 2.0 | |
| 300 | 1370 | 768 | 368 | R? | 0.1340 | 2.0 | |
| 350 | 1585 | 847 | 406 | R? | 0.1240 | 1.3 | |
| 400 | 1690 | 901 | 432 | R? | 0.1620 | 1.3 | |
| 5.0(Class300) | 50 | 472 | 292 | 134 | R? | 0.0066 | 3.3 |
| 65 | 545 | 331 | 152 | R? | 0.0101 | 3.0 | |
| 80 | 591 | 360.5 | 165 | R? | 0.0138 | 2.7 | |
| 100 | 676 | 416 | 191 | R? | 0.0187 | 2.4 | |
| 150 | 871 | 521 | 241 | R? | 0.0388 | 2.2 | |
| 200 | 1062 | 621.5 | 289 | R? | 0.0630 | 2.2 | |
| 250 | 1216 | 716 | 333 | R? | 0.0960 | 2.0 | |
| 300 | 1421 | 821 | 384 | R? | 0.1340 | 2.0 | |
| 350 | 1650 | 898 | 422 | R? | 0.1240 | 1.3 | |
| 400 | 1765 | 960 | 451 | R? | 0.1620 | 1.3 | |

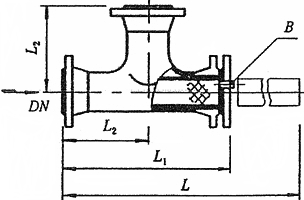

SRTI4正折流式T型過濾器結構圖
如果你需訂購我廠T型過濾器產品，咨詢時煩請說明公稱通徑、公稱壓力、濾芯材質及過濾精度、工作介質、法蘭執行標準等，連接端法蘭密封面由客戶自定，如無說明，一般以突面(RF)形式為準，我公司可按客戶需求承接定制。
