鋁青銅T型過濾器產品介紹

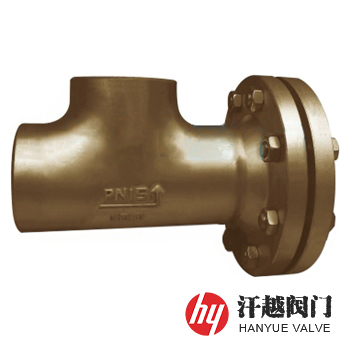

鋁青銅T型過濾器是一種三通管、法蘭、法蘭蓋和濾座等主要部件選用C95800、C95500、C83600或C63200等鋁青銅材料并采用氬弧焊接工藝焊制而成的T型過濾器，該種材質系高強度銅合金，有較高的力學性能，耐磨性和耐蝕性能好。本產品結構簡單、設計合理，密封性能好、耐磨耐腐蝕、工作壽命長，使用和維護相當方便，常用于海水、硫酸鹽、氯化物等耐腐蝕工況介質的過濾。
鋁青銅T型過濾器有直流式、正折流式和反折流式三種結構型式。直流式的三通管的左端為進料口，右端為出料口，頂端連接法蘭，法蘭上設有法蘭蓋，橢圓型濾座斜置在三通管的直通管形內部，圓柱型濾芯的下部設有與橢圓型濾座坡度匹配的斜坡，并放置在橢圓型濾座凹槽內固定。正、反折流式的三通管的左端分別為進、出料口，頂端為出、進料口，右端焊有法蘭，并設有法蘭蓋，圓型濾座正置在三通管的直通管形管口處，圓臺型濾芯放置在圓型濾座凹槽內固定。
鋁青銅T型過濾器零部件材料
序號 | 零件名稱 | 材料名稱 | ||||
1 | 三 通 管 | C95800 | C95500 | C83600 | C63200 | C63000 |
2 | 法 蘭 | C95800 | C95500 | C83600 | C63200 | C63000 |
3 | 法 蘭 蓋 | C95800 | C95500 | C83600 | C63200 | C63000 |
4 | 濾筒濾網 | 2205 | 2205 | 2205 | 2205 | 2205 |
5 | 濾 座 | C95800 | C95500 | C83600 | C63200 | C63000 |
6 | 密 封 墊 | PTFE | PTFE | PTFE | PTFE | PTFE |
7 | 螺 栓 | 316 | 316 | 316 | 316 | 316 |
8 | 螺 母 | 316 | 316 | 316 | 316 | 316 |
鋁青銅T型過濾器技術規范表
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 14382-2008 管道用三通過濾器 | ||||
對焊接端 | 按GB/T 12224-2005或ASME B16.25-2017的規定 | ||||
檢驗試驗 | GB/T 14382-2008 管道用三通過濾器 | ||||
工作溫度 | -196℃ ~ 540℃ | ||||
過濾精度 | 20μm ~ 16000μm | ||||
鋁青銅T型過濾器外型尺寸表
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | 過濾面積 cm2 | 排污口N | ||
L0 | L1 | L2 | 管螺紋 | |||
1.6 | 50 | 64 | 176 | 164 | 120 | R? |
65 | 76 | 197 | 182 | 160 | R? | |
80 | 86 | 222 | 207 | 220 | R? | |
100 | 105 | 262 | 244 | 329 | R? | |
125 | 124 | 303 | 283 | 486 | R? | |
150 | 143 | 341 | 321 | 685 | R? | |
200 | 178 | 418 | 396 | 1152 | R? | |
250 | 216 | 502 | 480 | 1737 | R? | |
300 | 254 | 586 | 561 | 2357 | R? | |
350 | 279 | 640 | 615 | 3077 | R? | |
400 | 305 | 695 | 670 | 3839 | R? | |
2.5 | 50 | 64 | 176 | 164 | 120 | R? |
65 | 76 | 204 | 189 | 160 | R? | |
80 | 86 | 230 | 215 | 220 | R? | |
100 | 105 | 275 | 255 | 329 | R? | |
125 | 124 | 316 | 296 | 486 | R? | |
150 | 143 | 361 | 341 | 685 | R? | |
200 | 178 | 436 | 411 | 1152 | R? | |
250 | 216 | 520 | 495 | 1737 | R? | |
300 | 254 | 600 | 575 | 2357 | R? | |
350 | 279 | 658 | 633 | 3077 | R? | |
400 | 305 | 720 | 695 | 3839 | R? | |
4.0 | 50 | 64 | 176 | 164 | 120 | R? |
65 | 76 | 204 | 189 | 160 | R? | |
80 | 86 | 230 | 215 | 220 | R? | |
100 | 105 | 275 | 255 | 329 | R? | |
125 | 124 | 316 | 296 | 486 | R? | |
150 | 143 | 361 | 341 | 685 | R? | |
200 | 178 | 444 | 419 | 1152 | R? | |
250 | 216 | 537 | 512 | 1737 | R? | |
300 | 254 | 623 | 598 | 2357 | R? | |
350 | 279 | 683 | 658 | 3077 | R? | |
400 | 305 | 745 | 720 | 3839 | R? | |
(Class150) 2.0 | 50 | 64 | 192 | 180 | 120 | R? |
65 | 76 | 222 | 207 | 160 | R? | |
80 | 86 | 242 | 227 | 220 | R? | |
100 | 105 | 286 | 268 | 329 | R? | |
125 | 124 | 337 | 320 | 486 | R? | |
150 | 143 | 375 | 358 | 685 | R? | |
200 | 178 | 458 | 439 | 1152 | R? | |
250 | 216 | 534 | 513 | 1737 | R? | |
300 | 254 | 622 | 599 | 2357 | R? | |
350 | 279 | 685 | 660 | 3077 | R? | |
400 | 305 | 737 | 711 | 3839 | R? | |
(Class300) 5.0 | 50 | 64 | 198 | 186 | 120 | R? |
65 | 76 | 228 | 213 | 160 | R? | |
80 | 86 | 251 | 236 | 220 | R? | |
100 | 105 | 296 | 276 | 329 | R? | |
125 | 124 | 346 | 326 | 486 | R? | |
150 | 143 | 384 | 364 | 685 | R? | |
200 | 178 | 467 | 445 | 1152 | R? | |
250 | 216 | 549 | 527 | 1737 | R? | |
300 | 254 | 638 | 613 | 2357 | R? | |
350 | 279 | 701 | 676 | 3077 | R? | |
400 | 305 | 756 | 730 | 3839 | R? | |
鋁青銅T型過濾器主要結構圖
如果你需訂購我廠T型過濾器產品，咨詢時煩請說明產品類型，公稱通徑、公稱壓力、濾芯材質、過濾介質和過濾精度、法蘭執行標準及密封面形式，是否配對法蘭、螺栓螺母及墊片等，本產品可根據工況需要采用法蘭、對焊、承插焊、螺紋及其他連接型式。以上為對焊連接正、反折流式外型尺寸，如需其他尺寸參數，煩請聯系我司銷售人員。
