燃?xì)膺^濾器產品介紹

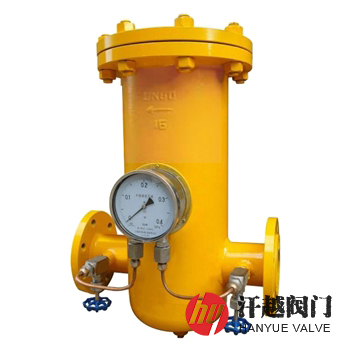

RGLTIII燃?xì)膺^濾器是一種由筒體、差壓表、針形閥、濾芯、濾芯支撐體、法蘭、法蘭蓋和緊固件等部件組成，適用于燃?xì)廨斉湎到y(tǒng)中，分離氣流夾帶的雜物(灰塵、鐵銹和其他顆粒)，保護下游管道設備免受損壞、污染、堵塞的燃?xì)釺型過濾器。其殼體左端、右端和底部分別設置有進氣口、出氣口和排污口，并由支座通過地腳螺栓固定，進出氣口分別開有測壓口。本產品結構設計合理，有效過濾面積較大，主要應用于配氣站和城市供氣系統的門站、區域調壓站以及各用氣設備前的氣體凈化。
RGLTIII燃?xì)膺^濾器筒體內部設有由濾筒和濾網組成的不銹鋼濾芯，其具有過濾精度高、可清洗再用、強度高、壓損小、使用時間長、安裝和維護方便、易清洗等特點。使用時，將帶有濾網的濾筒放入過濾器內，燃?xì)饨?jīng)過濾筒和濾網的雙重過濾，所以具有較好的過濾功效。當需要清洗濾芯時，只要將可拆卸的法蘭蓋打開，取出濾筒濾網，就可以很方便的進行清理。本產品主要安裝在燃?xì)廨斉湎到y(tǒng)中，用以過濾天然氣、人工煤氣、液化石油氣、沼氣及其它無腐蝕性氣體中含有的固體雜質。
燃?xì)膺^濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 筒 體 | 20# | S30408 | S30403 | S31608 | S31603 |
| 2 | 法 蘭 | A105 | S30408 | S30403 | S31608 | S31603 |
| 3 | 法 蘭 蓋 | Q235B | S30408 | S30403 | S31608 | S31603 |
| 4 | 濾 芯 | 304 | 304 | 304L | 316 | 316L |
| 5 | 濾芯支撐 | Q235B | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 6 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 7 | 差 壓 表 | 組合件 | 組合件 | 組合件 | 組合件 | 組合件 |
| 8 | 螺 柱 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
| 9 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
燃?xì)膺^濾器技術規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 殼體強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 密封性能試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
| 設計制造 | GB/T 36051-2018 燃?xì)膺^濾器 | ||||
| 法蘭標準 | GB/T 9115~9119-2010、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-2013等 | ||||
| 檢驗試驗 | GB/T 36051-2018 燃?xì)膺^濾器 | ||||
| 工作溫度 | -20℃ ~ 60℃ | ||||
| 過濾精度 | 20μm ~ 16000μm | ||||
燃?xì)膺^濾器結構尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | 排污口 dn | |||
| D | L | H | H1 | |||
| 16 (Class150) 20 | 25 | 100 | 400 | 250 | 200 | 15 |
| 32 | 100 | 400 | 300 | 200 | 15 | |
| 40 | 125 | 450 | 300 | 200 | 15 | |
| 50 | 125 | 450 | 300 | 200 | 15 | |
| 65 | 150 | 550 | 350 | 250 | 25 | |
| 80 | 200 | 550 | 350 | 250 | 25 | |
| 100 | 200 | 600 | 450 | 300 | 25 | |
| 125 | 250 | 700 | 500 | 400 | 25 | |
| 150 | 300 | 800 | 550 | 400 | 25 | |
| 200 | 400 | 1000 | 700 | 550 | 50 | |
| 250 | 500 | 1200 | 900 | 650 | 50 | |
| 300 | 600 | 1300 | 1050 | 700 | 50 | |
| 350 | 800 | 1400 | 1250 | 850 | 50 | |
| 400 | 900 | 1600 | 1300 | 900 | 50 | |
| 25 ~ 40 (Class300) 50 | 25 | 100 | 450 | 300 | 250 | 25 |
| 32 | 100 | 450 | 300 | 250 | 25 | |
| 40 | 125 | 450 | 300 | 275 | 25 | |
| 50 | 125 | 450 | 300 | 275 | 25 | |
| 65 | 150 | 650 | 400 | 300 | 25 | |
| 80 | 200 | 650 | 400 | 300 | 25 | |
| 100 | 200 | 650 | 450 | 300 | 25 | |
| 125 | 250 | 750 | 500 | 300 | 25 | |
| 150 | 300 | 900 | 550 | 350 | 25 | |
| 200 | 400 | 1000 | 700 | 550 | 50 | |
| 250 | 500 | 1200 | 900 | 650 | 50 | |
| 300 | 600 | 1300 | 1050 | 700 | 50 | |
| 350 | 800 | 1400 | 1250 | 850 | 50 | |
| 400 | 900 | 1600 | 1300 | 900 | 50 | |
燃?xì)膺^濾器結構圖
燃?xì)?a href="http://www.ctc61.com/category28.htm" target="_blank">T型過濾器按結構形式不同分為RGLTII側流式(筒體為鋼管組焊結構)、RGLTIII直流式(筒體為鋼管組焊結構)、RGLTIV側流式(筒體為鋼板組焊結構)、RGLTV直流式(筒體為鋼板組焊結構)和RGLTI筒體為非組焊結構五種。盲板開啟可根據用戶需要設計成快開門式。
